Double Row Deep Groove Ball Bearing
SEALS/SHIELD : OPEN, Z, ZZ, RS, 2RS
MATERIAL: Chrome Steel SAE52100/100Cr6/GCr15 , Stainless Steel 420 and 440, Ceramic Si3N4 and Zr02
QUALITY: ABEC 1, ABEC3, ABEC5, ABEC7
Double Row Deep Groove Ball Bearings are very suitable for bearing arrangements where the load carrying capacity of a single row bearing is inadequate. For the same bore and outside diameter, double row bearings are slightly wider than single row bearings in the 62 and 63 series, but have a considerably higher load carrying capacity. Double row bearings have deep, uninterrupted raceway grooves have a close osculation with the balls, enabling the bearings to accommodate radial loads and axial loads in both directions.
Applications and Industry: AGRICULTURE, AUTOMOTIVE, CEMENT INDUSTRY, CRUSHER INDUSTRY, HEAVY MACHINERY EQUIPMENTS, HOME APPLIANCES, MINING SECTOR, METAL INDUSTRY, FLUID MACHINERY, TEXTILE INDUSTRY

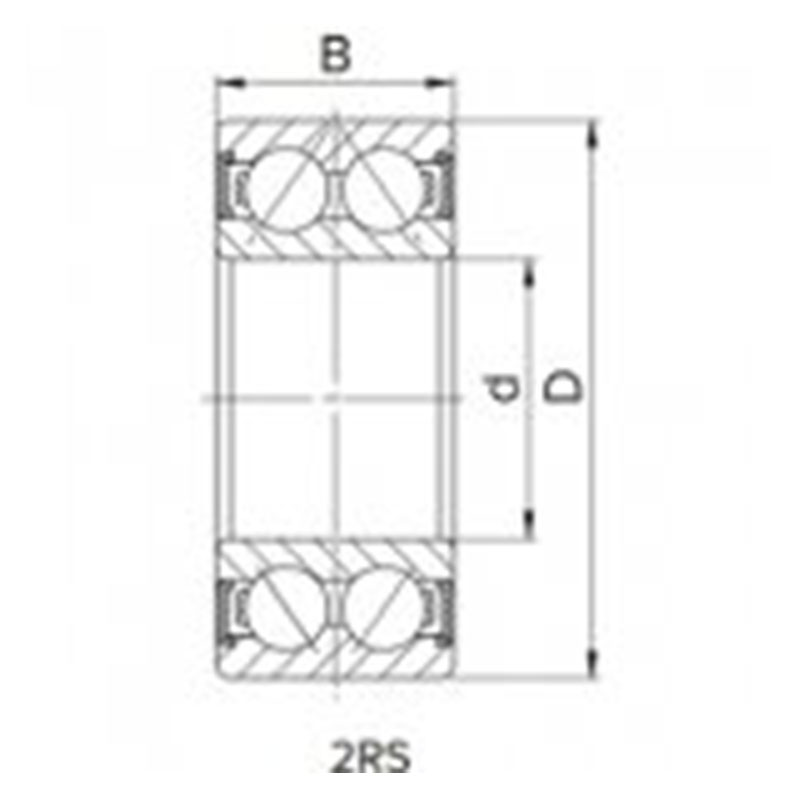

| Bearing Number | Inner Diameter (d) MM | Width (B) MM | d1 | w | a | s | h | e | n | C (MM) | t | K | Weight (KG) | Housing No. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3000 | 10 | 12 | 0.022 | |||||||||||
| 3001 | 12 | 12 | 0.025 | |||||||||||
| 3002 | 15 | 13 | 0.036 | |||||||||||
| 3003 | 17 | 14 | 0.042 | |||||||||||
| 3004 | 20 | 16 | 0.08 | |||||||||||
| 3005 | 25 | 16 | 0.1 | |||||||||||
| 3006 | 30 | 19 | 0.16 | |||||||||||
| 3007 | 35 | 20 | 0.2 | |||||||||||
| 3008 | 40 | 21 | 0.25 | |||||||||||
| 3200 | 10 | 14 | 0.051 | |||||||||||
| 3201 | 12 | 15.9 | 0.058 | |||||||||||
| 3202 | 15 | 15.9 | 0.066 | |||||||||||
| 3203 | 17 | 17.5 | 0.096 | |||||||||||
| 3204 | 20 | 20.6 | 0.16 | |||||||||||
| 3205 | 25 | 20.6 | 0.18 | |||||||||||
| 3206 | 30 | 23.8 | 0.29 | |||||||||||
| 3207 | 35 | 27 | 0.44 | |||||||||||
| 3208 | 40 | 30.2 | 0.59 | |||||||||||
| 3209 | 45 | 30.2 | 0.63 | |||||||||||
| 3210 | 50 | 30.2 | 0.66 | |||||||||||
| 3211 | 55 | 33.3 | 1.05 | |||||||||||
| 3212 | 60 | 36.5 | 1.4 | |||||||||||
| 3213 | 65 | 38.1 | 1.75 | |||||||||||
| 3214 | 70 | 39.7 | 1.85 | |||||||||||
| 3215 | 75 | 41.3 | 2.1 | |||||||||||
| 3216 | 80 | 44.4 | 2.65 | |||||||||||
| 3217 | 85 | 49.2 | 3.4 | |||||||||||
| 3218 | 90 | 52.4 | 4.15 | |||||||||||
| 3219 | 95 | 55.6 | 5 | |||||||||||
| 3220 | 100 | 60.3 | 5.5 | |||||||||||
| 3222 | 110 | 69.8 | 8.8 | |||||||||||
| 3302 | 15 | 19 | 0.13 | |||||||||||
| 3303 | 17 | 22.2 | 0.18 | |||||||||||
| 3304 | 20 | 22.2 | 0.22 | |||||||||||
| 3305 | 25 | 25.4 | 0.35 | |||||||||||
| 3306 | 30 | 30.2 | 0.53 | |||||||||||
| 3307 | 35 | 34.9 | 0.73 | |||||||||||
| 3308 | 40 | 36.5 | 0.95 | |||||||||||
| 3309 | 45 | 39.7 | 1.4 | |||||||||||
| 3310 | 50 | 44.4 | 1.95 | |||||||||||
| 3311 | 55 | 49.2 | 2.55 | |||||||||||
| 3312 | 60 | 54 | 3.25 | |||||||||||
| 3313 | 65 | 58.7 | 4 | |||||||||||
| 3314 | 70 | 63.5 | 4.9 | |||||||||||
| 3315 | 75 | 68.3 | 5.7 | |||||||||||
| 3316 | 80 | 68.3 | 6.95 | |||||||||||
| 3317 | 85 | 73 | 8.3 | |||||||||||
| 3318 | 90 | 73 | 9.25 | |||||||||||
| 3319 | 95 | 77.8 | 11 | |||||||||||
| 3320 | 100 | 82.6 | 12.5 | |||||||||||
| 3322 | 110 | 92.1 | 19 | |||||||||||
| 3800 | 10 | 7 | 0.008 | |||||||||||
| 3801 | 12 | 7 | 0.008 | |||||||||||
| 3802 | 15 | 7 | 0.009 | |||||||||||
| 3803 | 17 | 7 | 0.015 | |||||||||||
| 3804 | 20 | 10 | 0.02 | |||||||||||
| 3805 | 25 | 10 | 0.025 | |||||||||||
| 3806 | 30 | 10 | 0.03 | |||||||||||
| 3807 | 35 | 10 | 0.035 | |||||||||||
| 3808 | 40 | 10 | 0.04 | |||||||||||
| 3809 | 45 | 10 | 0.053 | |||||||||||
| 3810 | 50 | 12 | 0.07 | |||||||||||
| 3811 | 55 | 13 | 0.09 | |||||||||||
| 3812 | 60 | 14 | 0.14 | |||||||||||
| 3814 | 70 | 15 | 0.19 | |||||||||||
| 3816 | 80 | 15 | 0.23 | |||||||||||
| 3818 | 90 | 19 | 0.457 | |||||||||||
| 3820 | 100 | 19 | 0.5 | |||||||||||
| 4200 | 10 | 14 | 0.057 | |||||||||||
| 4201 | 12 | 14 | 0.062 | |||||||||||
| 4202 | 15 | 14 | 0.071 | |||||||||||
| 4203 | 17 | 16 | 0.106 | |||||||||||
| 4204 | 20 | 18 | 0.165 | |||||||||||
| 4205 | 25 | 18 | 0.189 | |||||||||||
| 4206 | 30 | 20 | 0.298 | |||||||||||
| 4207 | 35 | 23 | 0.46 | |||||||||||
| 4208 | 40 | 23 | 0.558 | |||||||||||
| 4209 | 45 | 23 | 0.605 | |||||||||||
| 4210 | 50 | 23 | 0.651 | |||||||||||
| 4211 | 55 | 25 | 0.882 | |||||||||||
| 4212 | 60 | 28 | 1.2 | |||||||||||
| 4213 | 65 | 31 | 1.59 | |||||||||||
| 4214 | 70 | 31 | 1.68 | |||||||||||
| 4215 | 75 | 31 | 1.77 | |||||||||||
| 4302 | 15 | 17 | 0.123 | |||||||||||
| 4303 | 17 | 19 | 0.171 | |||||||||||
| 4304 | 20 | 21 | 0.227 | |||||||||||
| 4305 | 25 | 24 | 0.365 | |||||||||||
| 4306 | 30 | 27 | 0.542 | |||||||||||
| 4307 | 35 | 31 | 0.752 | |||||||||||
| 4308 | 40 | 33 | 1.01 | |||||||||||
| 4309 | 45 | 36 | 1.35 | |||||||||||
| 4310 | 50 | 40 | 1.8 | |||||||||||
| 4311 | 55 | 43 | 2.29 | |||||||||||
| 4312 | 60 | 46 | 2.87 | |||||||||||
| 4313 | 65 | 48 | 3.46 | |||||||||||
| 4314 | 70 | 51 | 4.21 | |||||||||||
| 4315 | 75 | 55 | 5.15 |
